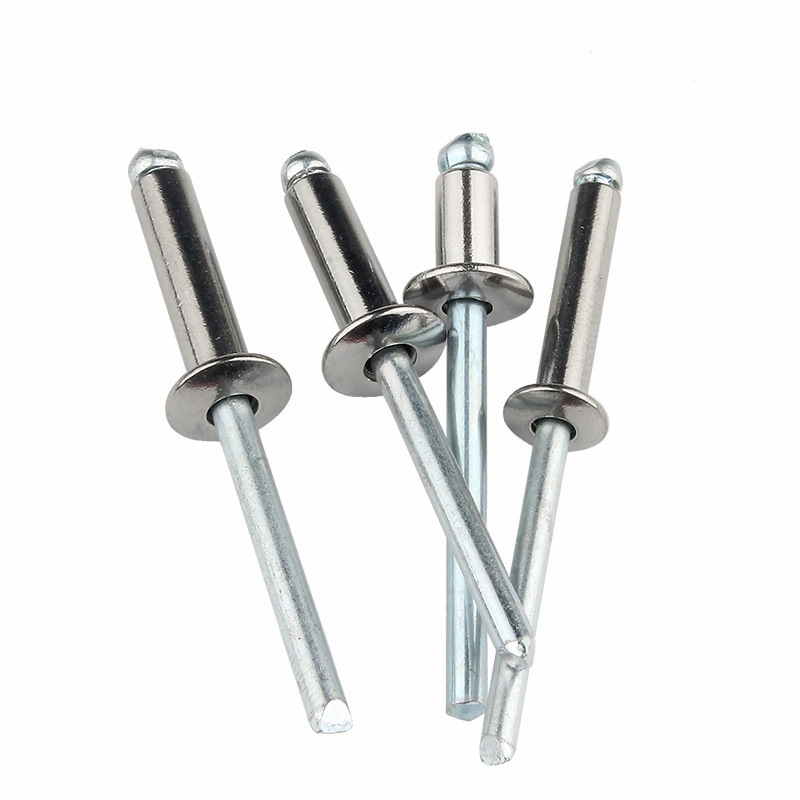

Соқыр тойтармалар, сонымен қатар поп тойтармалар ретінде белгілі, дайындаманың тек бір жағы қол жетімді болған кезде қолданылатын тұрақты механикалық бекіткіштер. Олар цилиндрлік корпустан (қабықшадан) тұрады, ортасынан оправкасы бар. Орнату кезінде оправка қабықшаға тартылып, соқыр жағы деформацияланып, материалдарды бір-біріне қысатын қосалқы бас пайда болады.
«Соқыр» термині бекіткіштің өзін емес, орнату жағдайын білдіреді. Тойтарманың бұл түрі автомобиль құрастыруында, қаңылтыр металл өндірісінде, аэроғарыштық құрылымдарда, ғимараттарды қаптауда және қол жеткізу бір жағынан шектелген жалпы өндірісте кеңінен қолданылады.
Соқыр тойтарма төрт негізгі бөлімнен тұрады:
| Құрамдас | Сипаттама |
| Тойтарма корпус (қабық) | Алдын ала жасалған басы бар қуыс цилиндр (әдетте күмбезді немесе шұңқырлы) |
| Оправка | Белгілі бір созылу күшінде бөлуге арналған үзілу нүктесі бар ішкі өзек |
| Орнату басы (құралда) | Оправканы ұстайтын және тарту күшін қамтамасыз ететін құрал құрамдас бөлігі |
| Соқыр басы | Материалдарды қол жетпейтін жақтан қысатын орнату кезінде пайда болатын деформацияланған бөлік |
Жұмыс принципі: тойтарма құралы оправканы ұстап, оны сыртқа қарай тартады. Оправка тартылған кезде оның үлкейтілген ұшы тойтарма корпусын соқыр жақта радиалды түрде кеңеюге мәжбүрлейді, бұл шам тәрізді басын құрайды. Алдын ала белгіленген керілу кезінде оправка мойын нүктесінде үзіліп, орнатылған тойтарма орнында қалады.
Тойтарма материалын таңдау біріктірілетін негізгі материалға, қоршаған ортаға әсеріне және механикалық жүктеме талаптарына негізделуі керек.
Алюминий тойтармалар (болат немесе алюминий оправкалары бар)
Ең көп таралған түрі, жалпы жиналысқа жарамды
Жеңіл, орташа ығысу және созылу беріктігі
Металл қаңылтыр, HVAC құбырлары, тұтыну өнімдері, автомобиль интерьері үшін қолданылады
Болат тойтармалар (мырыш жалатылған немесе қарапайым)
Алюминийге қарағанда беріктігі жоғары
Құрылымдық қолданбалар мен ауыр өлшемді материалдар үшін қолайлы
Болат жақтауларда, машиналарды қорғауда, өнеркәсіптік жабдықтарда қолданылады
Тот баспайтын болаттан жасалған тойтармалар
Коррозияға төзімді, сыртқы және теңіз ортасына жарамды
Жоғары беріктік пен қаттылық орнату үшін неғұрлым қуатты құралдарды қажет етеді
Теңіз техникасында, архитектуралық қаптамада, химиялық өңдеу жабдықтарында қолданылады
Мыс және жез тойтармалар
Жақсы электр өткізгіштік және коррозияға төзімділік
Электрлік қолданбаларда, сәндік бұйымдарда, былғары бұйымдарында қолданылады
Монель (никель-мыс қорытпасы) тойтармалар
Теңіз суы мен химиялық ортада тамаша коррозияға төзімділік
Жоғары беріктік пен температураға төзімділік
Теңіз техникасында, химиялық зауыттарда, теңіз құрылыстарында қолданылады
Диаметрі: тойтарма диаметрі дененің сыртқы диаметрін білдіреді. Жалпы өлшемдерге 2,4 мм (3/32 дюйм), 3,2 мм (1/8 дюйм), 4,0 мм (5/32 дюйм), 4,8 мм (3/16 дюйм), 5,6 мм, 6,4 мм (1/4 дюйм) кіреді. Диаметрді таңдау жүк көтеру талабына негізделген: үлкенірек диаметрлер жоғары беріктік пен созылу мүмкіндігін ұсынады.
Ұстау ауқымы: Бұл біріктірілетін материалдардың жалпы қалыңдығы. Әрбір тойтарма өлшемі әдетте өндіруші ұсынатын белгілі бір ұстау ауқымын қамтиды.
| Диаметрі | Әдеттегі ұстау диапазоны | Қолдану қалыңдығы |
| 2,4 мм | 1,0~3,0 мм | Жұқа парақ және электроника |
| 3,2 мм | 1,5~4,5 мм | Жеңіл қаңылтыр |
| 4,0 мм | 2,0~5,0 мм | Орташа парақ жинағы |
| 4,8 мм | 2,5~6,5 мм | Жалпы құрылымдық байланыстар |
| 6,4 мм | 3,0~8,0 мм | Ауыр жүкті қолданбалар |
Сыни ереже: Ұстау ауқымы материалдың нақты қалыңдығын қамтуы керек. Тойтарма тым қысқа болса, ол дұрыс соқыр басты құра алмайды, бұл буындардың бұзылуына әкеледі. Тым ұзақ болса, оправка таза түрде үзілмеуі мүмкін, артық дененің шығыңқы болуы мүмкін.
Тойтармалардың сенімді жұмыс істеуі үшін тесіктерді дұрыс дайындау өте маңызды.
Саңылау диаметрі: Тесік тойтарма корпусының диаметрінен 0,1~0,2 мм үлкен болуы керек. Үлкен саңылаулар кесу күшін азайтады және буындардың қозғалысына мүмкіндік береді. Өлшемі аз саңылаулар кірістіру кезінде тойтарма корпусын зақымдауы мүмкін және орнату қиындықтарын тудыруы мүмкін.
| Тойтарма диаметрі | Ұсынылатын тесік өлшемі |
| 2,4 мм | Φ2,5~2,6 мм |
| 3,2 мм | Φ3,3~3,4 мм |
| 4,0 мм | Φ4,1~4,2 мм |
| 4,8 мм | Φ4,9~5,0 мм |
| 6,4 мм | Φ6,5~6,6 мм |
Жиектерге дейінгі қашықтық: Тесік ортасы материалдың шетінен кемінде 2 × тойтарма диаметрі болуы керек. Жиек аралығының жеткіліксіздігі тойтарма жүктелген кезде материалдың жыртылуына әкеледі.
Материалды туралау: бұрғылау немесе тесу алдында барлық қабаттар дұрыс туралануы керек. Тойтарма корпусының отырғыштары дайындамамен бірдей болуын қамтамасыз ету үшін саңылаулардың екі жағынан бұрандаларды алып тастау керек.
1-қадам: дұрыс тойтарманы таңдаңыз Диаметрін, ұстағыш диапазонын және материалдың қолданбаға сәйкес келетінін растаңыз.
2-қадам: Дайындамаларды дайындау Барлық қабаттар арқылы тесіктерді бұрғылаңыз немесе тесіңіз. Қақпаларды алып тастаңыз және беттерді тазалаңыз. Тойтару кезінде бөлінбеу үшін материалдарды бір-біріне қысыңыз.
3-қадам: тойтарманы салыңыз Тойтарманы қол жетімді жағынан тесік арқылы өткізіңіз. Алдын ала жасалған бас үстіңгі бетке тегіс отыруы керек. Тойтарма корпусының барлық қабаттар арқылы толығымен өтетініне көз жеткізіңіз.
4-қадам: тойтарма құралын орналастырыңыз Сәйкес мұрындықты тойтарма құралына орнатыңыз. Мұрындық бөлікті тойтарма оқпанының үстіне қойыңыз, бұл толық қосылуды қамтамасыз етеді.
5-қадам: Құралды пайдалану Оправканы тарту үшін құралды қысыңыз немесе іске қосыңыз. Оправка белгіленген мойын нүктесінде сынғанша жалғастырыңыз. Дұрыс орнатылған тойтарма соқыр бастың толық қалыптасқанын және сынған оқпанның зауыт басымен немесе одан сәл төмен түсетінін көрсетеді.
6-қадам: Орнатуды тексеріңіз Мынаны тексеріңіз:
Зауыт басы материалға қарсы бір деңгейде орналасқан
Материалдар арасында ешқандай алшақтық жоқ
Соқыр басы толығымен қалыптасқан (егер қажет болса, материалды тарту арқылы қол жетімді жағынан көрінеді)
Оправканың үзілуі таза және дұрыс тереңдікте
| Ақау | Бақыланатын белгі | Ықтимал себебі |
| Толық емес соқыр бас | Соқыр жағы деформацияны аз көрсетеді немесе мүлдем көрсетпейді | Материал қалыңдығы үшін тойтарма тым ұзын; жеткіліксіз тарту күші |
| Отырғызу алдында сынған оправка | Опка қысқыш материалдарсыз үзіледі | Құралдың тұмсығы тым кішкентай; тойтарма тым қысқа; материалды орау шамадан тыс |
| Зақымдалған зауыт басшысы | Қолжетімді жағында жарықтар немесе деформация | шамадан тыс күш; тураланбаған құрал; сынғыш материал |
| Бос буын | Материалдарды орнатудан кейін бөлуге немесе жылжытуға болады | Қате ұстау диапазоны; үлкен саңылау; орнату циклінің жеткіліксіздігі |
| Опка құралға жабысып қалды | Оправка үзілістен кейін шығарылмайды | Мұрын киген; құралдағы бөгде заттар; мұрындықтың дұрыс емес өлшемі |
| Сопақ немесе деформацияланған тесік | Орнатқаннан кейін тесік пішіні бұрмаланған | Өлшемді тесік; материалдардың сәйкессіздігі; шамадан тыс бүйірлік жүктеме |
Қолмен тойтарма тістеуіштер Кездейсоқ пайдалану және жеңіл қолдану үшін қолайлы. Тойтармалар диаметрі 4,8 мм-ге дейінгі модельдер бар. Левередж дизайны әртүрлі: шағын тойтармалар үшін бір тұтқа, үлкенірек өлшемдер үшін құрама әрекет.
Пневматикалық тойтарма пистолеттері Үлкен көлемдегі өндіріске жарамды ауамен жұмыс істейтін құралдар. Тұрақты тарту күші мен жылдамырақ цикл уақытын ұсыныңыз. Үлкен диаметрлі тойтармалар мен тот баспайтын болат түрлері үшін қажет. Ауа беру әдетте 5~7 бар.
Батареямен жұмыс істейтін тойтарма құралдары Портативті және далалық қолданбаларға жарамды. 4,8 мм-ге дейінгі жалпы мақсаттағы тойтармалар үшін жеткілікті күшті ұсыныңыз. Батарея технологиясы сымсыз ыңғайлылықты қамтамасыз етеді, бірақ бір зарядта шектеулі цикл сыйымдылығымен.
Гидравликалық және серво тойтармалар Ауыр өнеркәсіптік қолданбалар, соның ішінде беріктігі жоғары құрылымдық тойтармалар үшін қолданылады. Сапаны қамтамасыз ету үшін тарту күшін дәл бақылауды және деректерді бақылауды қамтамасыз етіңіз.
Мұрнын таңдау: әрбір тойтарма диаметрі сәйкес мұрындықты қажет етеді. Тойтармалар өлшемдерін өзгерту кезінде мұрын бөліктерін ауыстыру қажет. Кейбір құралдар өндіріс тиімділігі үшін жылдам өзгерту жүйелерін ұсынады.
Соқыр тойтарма қосылыстары әдетте бастапқы созылу жүктемелеріне емес (материалдарды бір-бірінен ажырататын күштер) ығысу жүктемелеріне (түйісу жазықтығына параллель күштер) арналған.
Кесу күші - тойтарма өз осіне перпендикуляр төтеп бере алатын максималды күш. Бұл көптеген қосылыстар үшін негізгі дизайн параметрі.
Созылу күші - тойтарма өз осі бойымен төтеп бере алатын максималды тарту күші. Көптеген соқыр тойтармалар түрлері үшін әдетте ығысу беріктігінен төмен.
Шаршау өнімділігі: Соқыр тойтармалар қатты тойтармалармен салыстырғанда, қуыс корпусқа және оправка тесігінде кернеу концентрациясына байланысты шаршауға төзімділігі төмен. Циклдік жүктеу қолданбалары үшін құрылымдық тойтармалар немесе жоғары беріктік түрлері (мысалы, монел немесе болат) қарастырылуы керек.
Бірлескен дизайн бойынша ұсыныс: Ауыр жүктелген түйіспеде бір тойтарма емес, бірнеше тойтармаларды сатылы түрде пайдаланыңыз. Материалдың әлсіреуін болдырмау үшін тойтармалар арасындағы ең аз қашықтық 3 × тойтарма диаметрі болып табылады.
Байланыстағы әртүрлі материалдар гальваникалық коррозия қаупін тудырады. Негізгі материалмен үйлесімді тойтарма материалын таңдаңыз.
| Негізгі материал | Ұсынылатын тойтарма материалы |
| Алюминий парағы | Алюминий (болат оправкамен жарамды) |
| Болат парақ (боялған/боялмаған) | Болат (мырышпен қапталған) немесе тот баспайтын болат |
| Тот баспайтын болаттан жасалған парақ | Тот баспайтын болат |
| Мыс қорытпалары | Жез немесе мыс |
| Теңіз орталары | Монель немесе тот баспайтын болат 316 |
Ереже: Тойтармалар негізгі материалдың жылдам коррозиясын болдырмау үшін негізгі материалға қатысты катодты (ең асыл) болуы керек. Егер белгісіз болса, тығыздағышпен немесе тығыздағыштармен оқшаулаңыз.
Тығыздалған тойтармалар: орталық арқылы судың немесе газдың ағып кетуіне жол бермейтін жабық корпусы бар. Су өткізбейтін қолданбаларда, қысымды ыдыстарда және ауа райы әсер ететін құрылымдарда қолданылады.
Көп ұстағыш тойтармалар: инвентарлық талаптарды азайтып, кеңірек ұстау ауқымын жабуға арналған. Әр түрлі қалыңдықтағы материалдар үшін қолайлы.
Өздігінен тесілетін тойтармалар (SPR): алдын ала бұрғыланбаған тесіктерсіз орнатылады. Тойтарма үстіңгі қабатты тесіп өтіп, төменгі қабатқа жарқырайды. Автокөлік корпусын құрастыруда, әсіресе алюминий және аралас материалды біріктірулерде қолданылады.
Ажыратылған тойтармалар: оправканың басы орнатылғаннан кейін тойтарма корпусының ішінде ұсталып қалады, бұл оправканың түсіп кетуіне жол бермейді. Бос оқпандар ластануды тудыруы мүмкін қолданбаларда қажет (тағам өнімдерін өңдеу, электроника).
Ойық тойтармалар: пластмасса, ағаш немесе композиттер сияқты жұмсақ материалдарда жоғары тарту өнімділігі үшін ойық корпусы бар.
Тойтармалар ылғалдан және ластаушы заттардан қорғалған құрғақ, таза жағдайда сақталуы керек. Алюминий және болат тойтармалар ылғалды ортада тотығуы мүмкін, бұл орнату өнімділігіне және коррозияға төзімділігіне әсер етеді.
Қолданылғанға дейін түпнұсқалық қаптамада сақтаңыз
Сақтау орнының ылғалдылығын 60% төмен ұстаңыз
Майлардың, еріткіштердің және өнеркәсіптік шаңның әсеріне жол бермеңіз
Түгендеуді бірінші-бірінші-шығару принципі бойынша айналдырыңыз
Ұзақ уақыт бойы (24 айдан астам) сақталған тойтармалар пайдалану алдында коррозияға немесе деградацияға тексерілуі керек.
Көрнекі тексеру (орнатуды тексеру):
Зауыт басы тегіс және концентрлі
Оправканың сынуы таза және бастың астында көрінеді
Екі жағында да жарықтар немесе бұрмаланулар жоқ
Созылу сынағы: Кесу және созылу мәндерінің техникалық сипаттамаларға сәйкес келетінін растау үшін созылу сынағышын пайдаланып тойтармалар үлгісін мезгіл-мезгіл тартып сынаңыз. Ең аз үлгі: партияға 5 тойтармалар.
Ұстау сынағы: Орнатылған тойтарма ішіндегі қалған оправка ұзындығы рұқсат етілген шектерде (әдетте бас бетінен 0,5~1,5 мм төмен) екенін тексеріңіз.
Деструктивті тексеру: соқыр басының қалыптасуын тексеру және материалдың тиісті деформациясын растау үшін таңдалған тойтармалар көлденең қимасы. Бұл процесті тексеру және құралды өзгертуді тексеру кезінде әсіресе маңызды.
| Мәселе | Дереу тексеру | Шешім |
| Тойтарма тесікте айналады | Саңылау диаметрі тым үлкен | Үлкенірек диаметрлі тойтармамен ауыстырыңыз; дұрыс тесік өлшемі |
| Тойтарманы салу мүмкін емес | Саңылау диаметрі тым кішкентай | Өлшемді дұрыстау үшін саңылау ораңыз |
| Құрал тарта алмайды | Дұрыс емес мұрындық немесе құралдың тозған жақтары | мұрындықты ауыстырыңыз; қызмет көрсету құралы |
| Оправка тым ерте бұзылады | Ұстау ауқымы тым қысқа | Ұзын ұстағыш тойтарманы пайдаланыңыз |
| Оңба сынбайды | Тарту күші жеткіліксіз | Күшті құралды қолданыңыз; ауа қысымын тексеріңіз |
| Соқыр басы қалыптаспаған | Тойтарма тым ұзын немесе құралдың дұрыс жұмыс істемеуі | Ұстау ауқымын тексеріңіз; құрал жұмысын тексеру |
| Орнатқаннан кейін материалдар бөлінеді | Қысқыш күші жеткіліксіз | Ұстау ауқымын қысқарту; саңылаудың дәлдігін арттыру |
Бұл нұсқаулық соқыр тойтармаларды таңдау және орнату үшін негізгі анықтаманы береді. Маңызды қолданбалар үшін өндірушінің техникалық сипаттамаларын қараңыз және өндіру алдында өкілдік жинақтарда біліктілік сынамасын орындаңыз.
