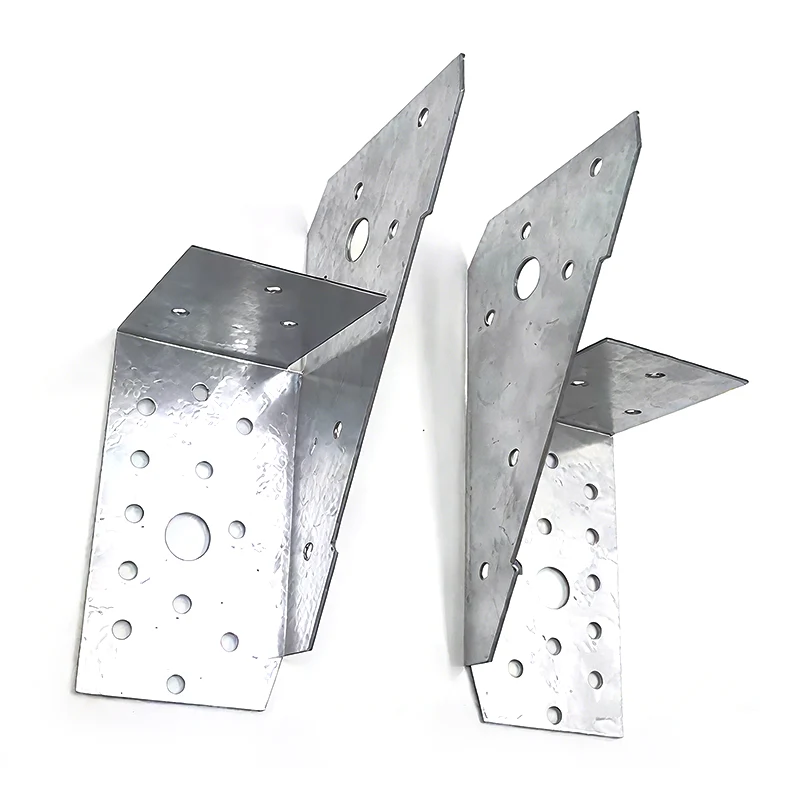

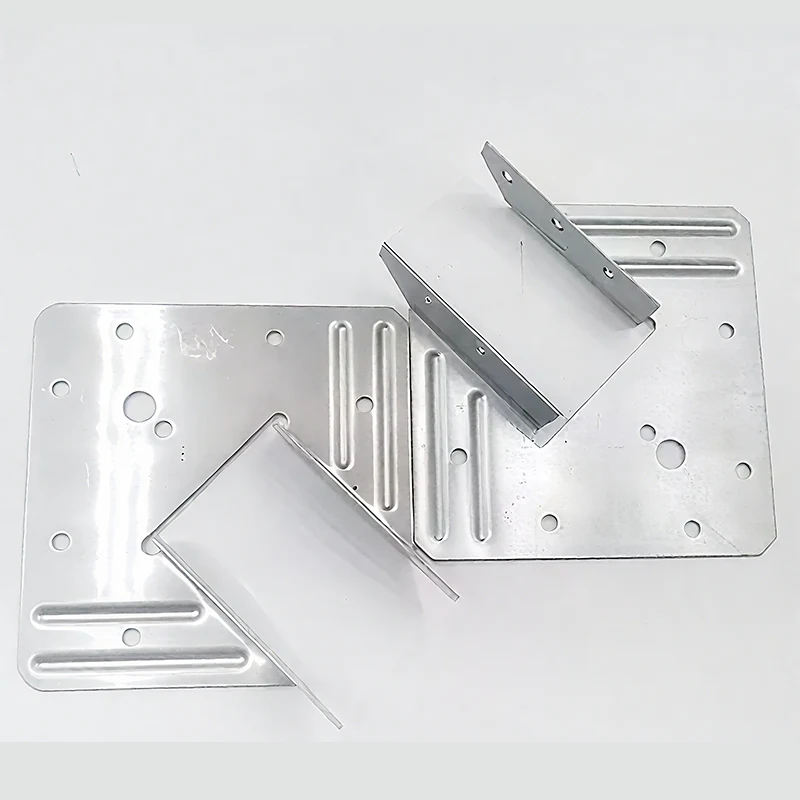

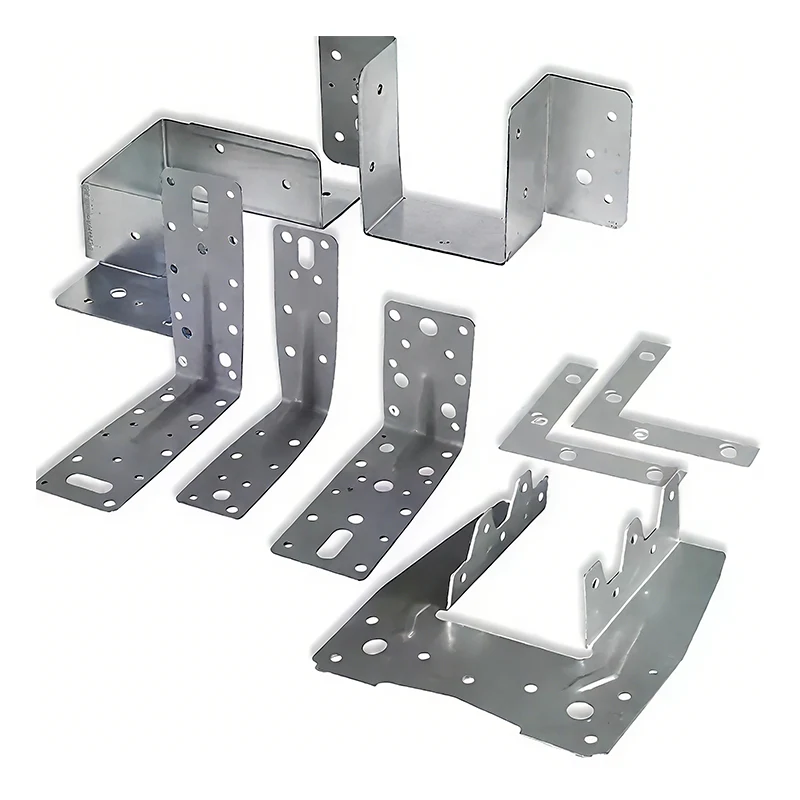

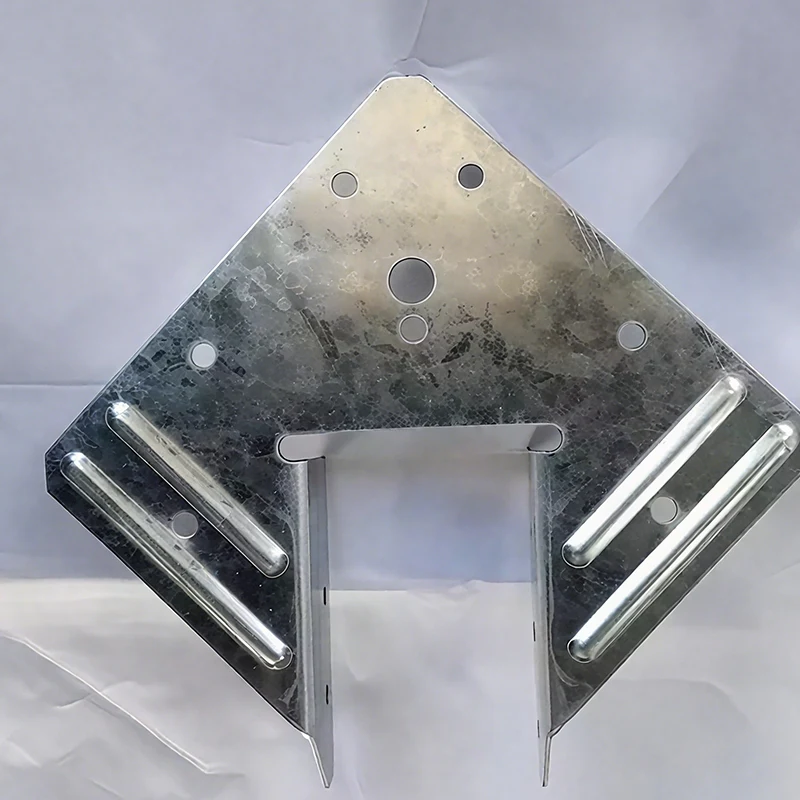

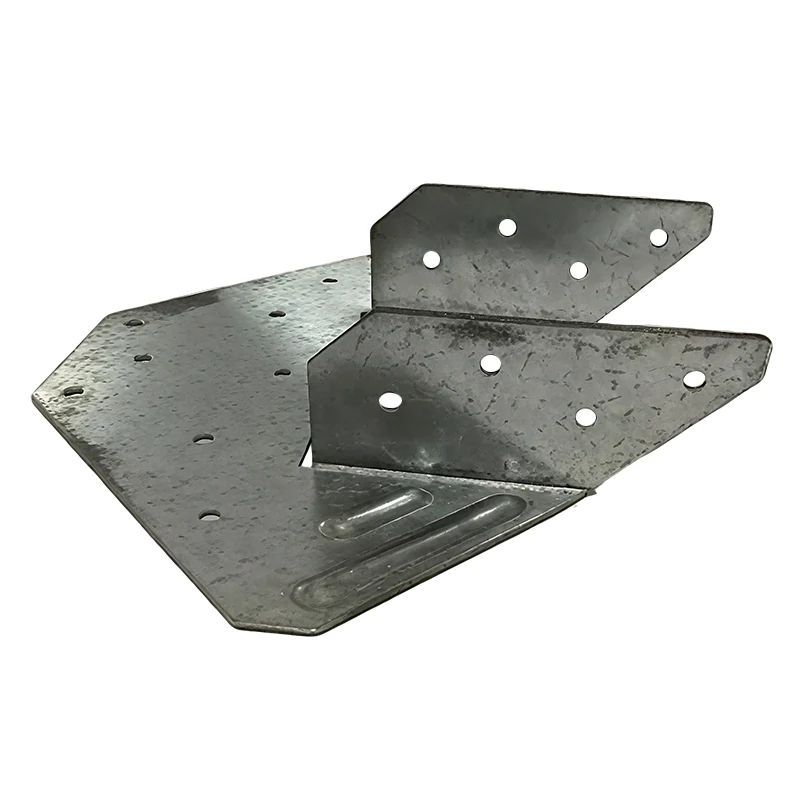

Парақ металл бөлшектері CNC өңделген бөлшектері компьютердің сандық басқару технологиясымен өңделген бөлшектер. Олардың жоғары өлшемді дәлдігі мен формасы күрделілігі бар және арнайы құрылымдардың жеке қажеттіліктеріне немесе арнайы функцияларға сәйкес келеді.
Бренд: S-Sen
Металл бөлшектері CNC өңделген бөлшектері CNC фрезерлік машиналарын, терезе терезелерін және басқа да осьтік өңдеу жабдықтарын, металл және басқа шикізаттарды дәл өңдейді. АЖЖ / CAM сандық жұмыс ағындарына сүйене отырып, біз дизайнды дайын өнімге айналдырамыз.
Икемді теңшеу: Жаппай өндірісті қолдайды, бұл материалдық материалдар, құрылымдар мен процестерге, тез жауап береді.
Процесс тізбегі: прототиптен жаппай өндіріске дейін тез дамуға мүмкіндік беретін бұрылыс, фрезерлік және тегістеу процестерін біріктіреді.
CNC өңделген бөлшектерін автомобиль қозғалтқышының бөлшектері, дәлдік аспаптар және жабдықтар сияқты жоғары өндірістік өрістерде қолдануға болады және сонымен қатар өнімнің жаңа зерттеулері мен даму сатысында прототиптеуге де қолданылады.
|
Параметр санаты |
Ерекшелік жобалары |
Техникалық параметр |
ЕСталдар |
|
Материалдардың көлемі |
Металл материалы |
Алюминий қорытпасы (6061/5052/7075), тот баспайтын болаттан (304/316), карбонстил, жез, титанд қоспасы |
Арнайы материалдарды баптауды қолдау |
|
Металл емес материал |
ABS, PMMA, Pom, Nylon, Бакелит |
Өңдеу технологиясы сипаттамаларға сәйкес таңдалуы керек |
|
|
Жұмыс ауқымы |
Ұнтақтау өлшемдері |
Ең көбі 1200 × 800 × 300 мм |
Бес осьті байланыстыруды өңдеу |
|
Өлшемдерді қалыптастыру |
Максимум 150 × 300 мм |
Төрт осьті дәл бұрылу |
|
|
Минималды функция мөлшері |
- |
0,5 мм (траншея / тесік) |
Материалға байланысты |
|
Жұмыс дәлдігі |
Өлшемді төзімділік |
± 0,01 мм (фрезерлеу) /000мм (бұрылу) |
ISO 2768-M стандартына негізделген |
|
Геометриялық толеранттылық |
Жұптық 0,02 мм / Концентрация 0.01mm |
Жоғары дәлдікке қойылатын талаптарға қол жеткізуге болады |
|
|
Беттің кедір-бұдырлығы |
- |
РА 0,8 мкм (фрезерлеу) / RA 0,4 мкм (бұрылыс) |
Поляк 0,2 мкм |
|
Процесс сыйымдылығы |
Фрезерлеу сипаттамалары |
Күрделі беттер, қуыстар, жіптер, арнайы тесіктер |
Қолдау 3 + 2 Орналастыруды өңдеу |
|
Бұру сипаттамалары |
Білік, жең, жіп, конустық беті, қисық беті |
Қолдау фрезерлік және композициялық өңдеу |
|
|
Арнайы процесс |
Терең тесік жұмыс істейді |
Тереңдік қатынасы 5: 1 |
Арнайы құралдар қажет |
|
Қабырғаларды жұқа өңдеу |
0,5 мм |
Арнайы құралдар қажет |
|
|
конфигурация |
Сандық басқару жүйесі |
Siemens 840D, FANUC, Mitsubishi |
Бес осьті байланыстыру |
|
Құралдар жүйесі |
HSK63, BT40 құралының иегері |
Жоғары жылдамдықты кесу қондырғысы |
|
|
Анықтау құрылғысы |
Үш координаталық өлшеу машинасы, екі өлшемді кескін өлшегіш |
Толық өлшемді тексеру туралы есеп |
|
|
Бетті дайындау |
Анодтық тотығу |
Табиғи / қара / түрлі-түсті оксид, пленка қалыңдығы 5-25 мкм |
Алюминий қорытпасы ерекше |
|
Электродинг технологиясы |
Никельмен жалпақ, хроммен қапталу, мырыштау, пленкалаудан жасалған, пленкалы 5-15 мкм |
Коррозия және кию |
|
|
Спреймен емдеу |
Ұнтақты жабын, бүріккіш кескіндеме, пленка қалыңдығы 30-100 мкм |
Бірнеше түстер қол жетімді |
|
|
Арнайы өңдеу |
Күңгірт, жылтырату, құмдау, сызу, сурет салу |
Көрініс талаптарына сәйкес келеді |
